[컴퓨터 구조와 운영체제] ALU와 제어장치





CPU의 부품중에 핵심 부품중 하나인 ALU가 있다.

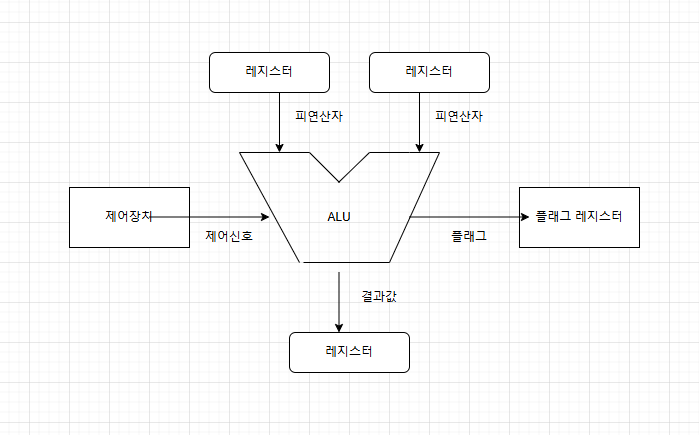

ALU

컴퓨터의 내부에서 산술 연산과 논리 연산을 수행하는 핵심 구성 요소이다.

컴퓨터가 데이터를 처리하고 연산하는 모든 작업의 중심에 있으며, 명령어를 해석하고 실행하는데 중요한 역할을 한다.







제어장치

클럭 신호 : 컴퓨터의 모든 부품을 움직일 수 있게 하는 시간 단위 or 컴퓨터 시스템이나 디지털 회로에서 동기화와 타이밍 제어를 위해 사용하는 주기적인 전기 신호



클럭신호에 단위에 맞춰서 명령어가 실행된다.

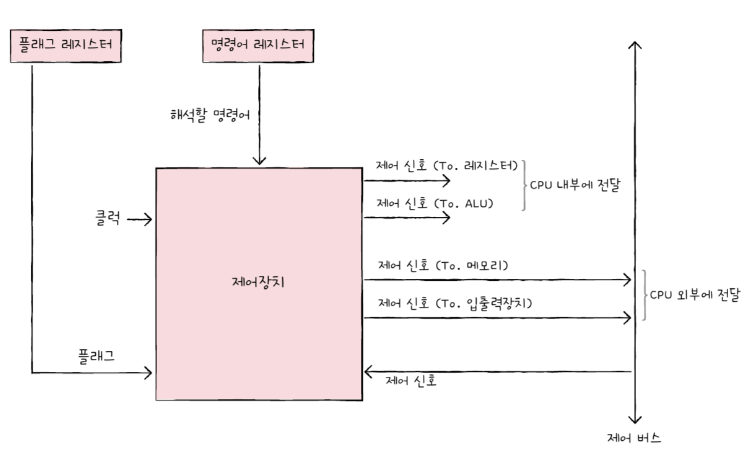

제어장치가 받아들이는 정보:

• 해석할 명령어 (명령어 레지스터에 저장되어있음)
• 클럭신호
• 플래그 (플래그 레지스터에 저장된 연산결과의 부가정보들)
• 주변장치들이 발생한 제어신호

제어장치가 내보내는 정보:

• 레지스터를 움직이게 하는 제어신호
• 수행할 연산을 지시하는 제어신호
• 메모리 IO 제어 신호
• 입출력장치의 IO 제어 신호

출처 : https://www.youtube.com/watch?v=lehWiAsIDrQ&list=PLVsNizTWUw7FCS83JhC1vflK8OcLRG0Hl&index=11
