[네트워크] NIC & 케이블

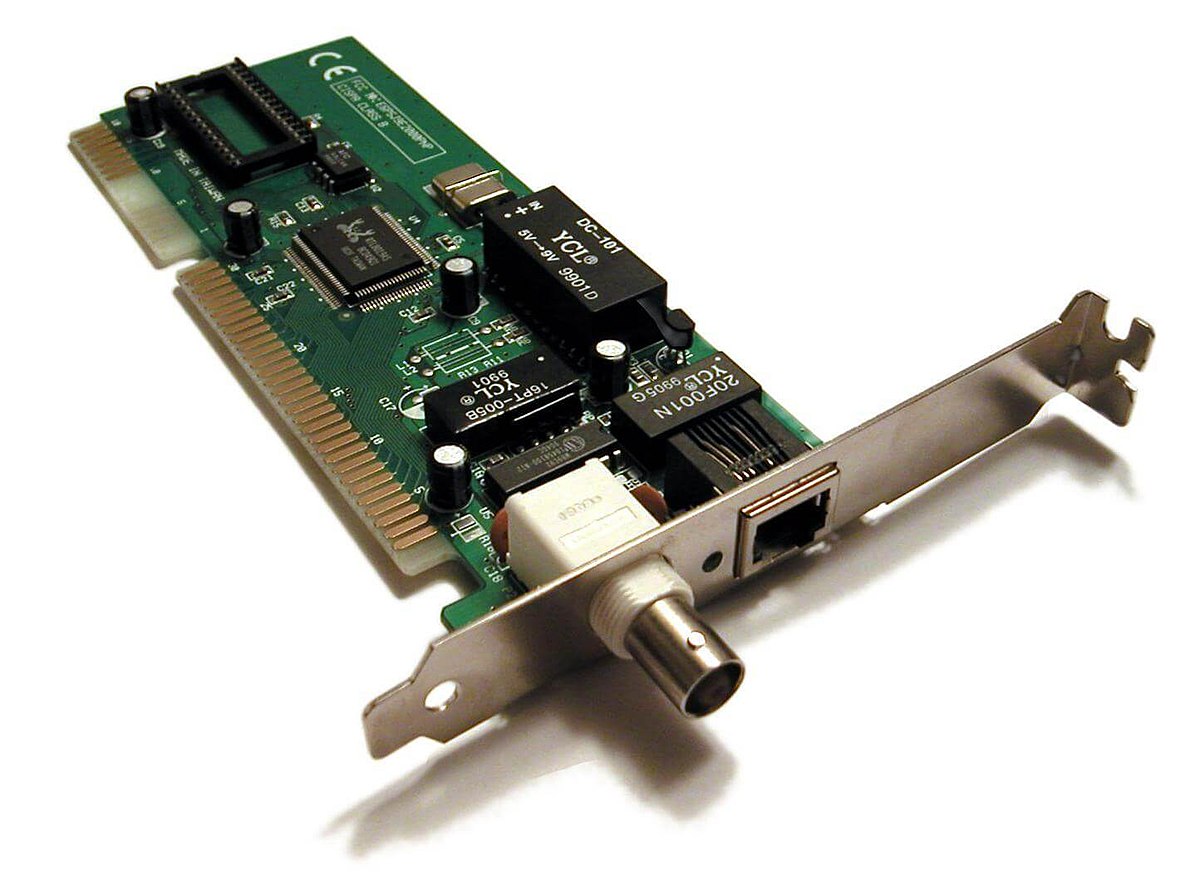

NIC (Network Interface Controller)





 호스트와 통신 매체를 연결하고, MAC 주소가 부여되는 네트워크 장비

보통은 메인보드에 내장되어 있다.



호스트와 통신 매체 사이에서 디지털 정보를 서로가 이해 가능한 형태로 변환하여 준다.

NIC는 MAC 주소를 인식할 수 있어서 자신과는 관련 없는 수신지 mac 주소가 명시된 프레임을 폐기한다.

FCS 필드를 토대로 오류를 검출하여 잘못된 플에임을 폐기한다.



NIC에 성능에 따라 호스트와 통신매체가 주고받는 정보의 속도가 다르다.





케이블

 NIC에 연결되는 물리 계층의 유선 통신 매체이다. (트위스티드 페어 케이블, 광섬유 케이블 등)

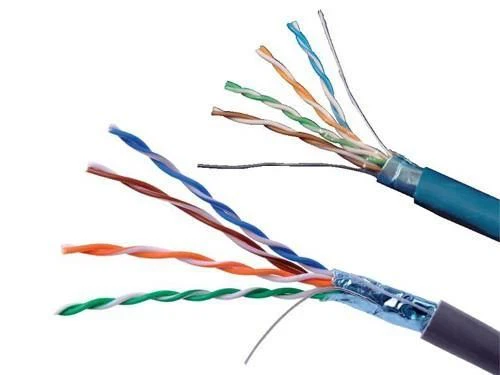

* 트위스티드 페어 케이블





- 구리선으로 전기 신호를 주고받는 통신 매체이다.

구리선은 노이즈에 민감하다.

그렇기에 차폐(구리선 주변을 감싸 노이즈를 감소시키는 방식)방식을 사용한다.

어느 재질로 차폐를 했느냐에 따라 종류가 달라진다.



STP : 철사로 감싼 케이블

FTP : 포일로 감싼 케이블

UTP : 아무것도 감싸지 않은 구리선만 있는 케이블





* 광섬유 케이블



- 빛신호를 이용하여 정보를 주고받는다

- 전기신호를 사용하는 케이블보다 빠르며 먼거리까지 송신이 가능하다.



광섬유 케이블 본체는 섬유 가닥가닥으로 이루어져있다.

코어는 광섬유에서 실질적으로 빛이 흐르는 부분이며,

코어를 감싸는 클래딩은 빛을 코어 안으로 가둬두는 역할을 한다.



코어의 지름에 따라

싱글모드 광섬유 케이블 , 멀티모드 광섬유 케이블로 나눠진다.



싱글모드 광섬유 케이블

코어의 지름이 작아 빛의 이동경로가 하나 이상을 갖기가 어렵다.

장점 : 신호 손실이 적기에 장거리 전송에 적합하다.

단점 : 멀티 모드에 비해 일반적으로 비용이 높다.



멀티모드 광섬유 케이블

빛이 여러 경로로 이동가능
